1、想要理清電壓的產生機理，首先認識電機內部結構。

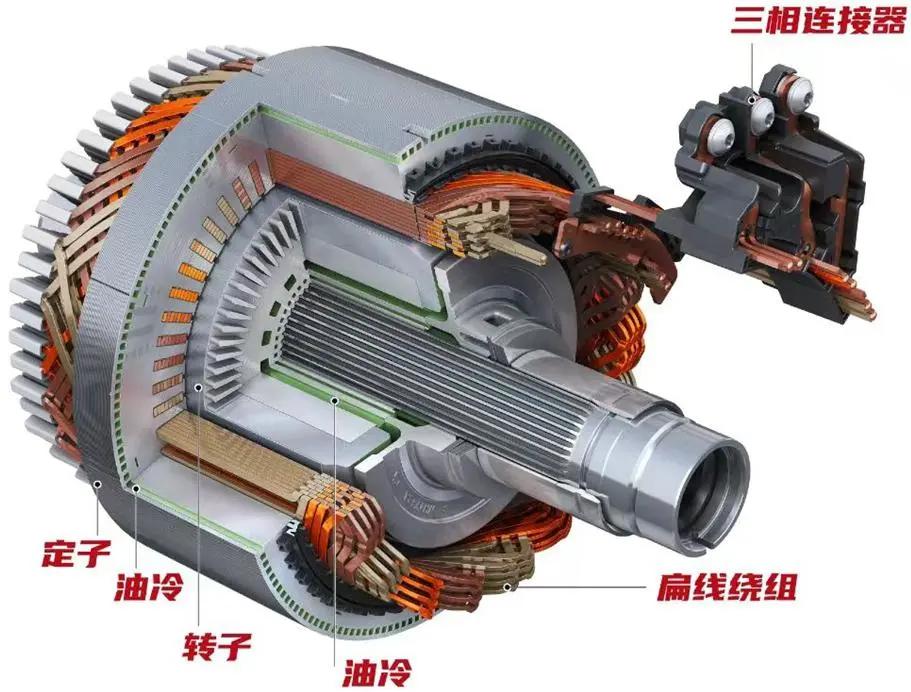

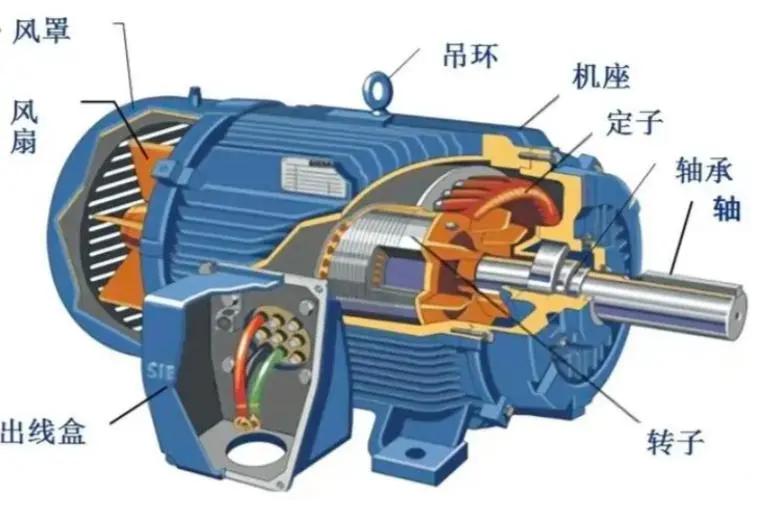

電機主要由定子、轉子、機殼（機座）三大核心部件構成。UVW三相繞組對稱嵌裝于定子鐵芯線槽內，常見接線形式為星形（Y型）與三角形接法。

轉子與轉軸剛性連接，轉軸依靠軸承支承于機殼；

定子與轉子不存在直接機械接觸，中間存在均勻氣隙。

定子固定安裝在機殼內側，機殼（機座）承擔機械支撐與防護作用，一般進行接地處理，作為電機電氣系統的參考地。

金屬機殼和內部繞組、轉子之間不存在直接電氣連接，中間存在絕緣紙、浸漬漆、漆包漆膜、空氣、油膜等絕緣介質。繞組與金屬機殼分別等效為平行板電容器的兩塊極板，形成寄生電容。

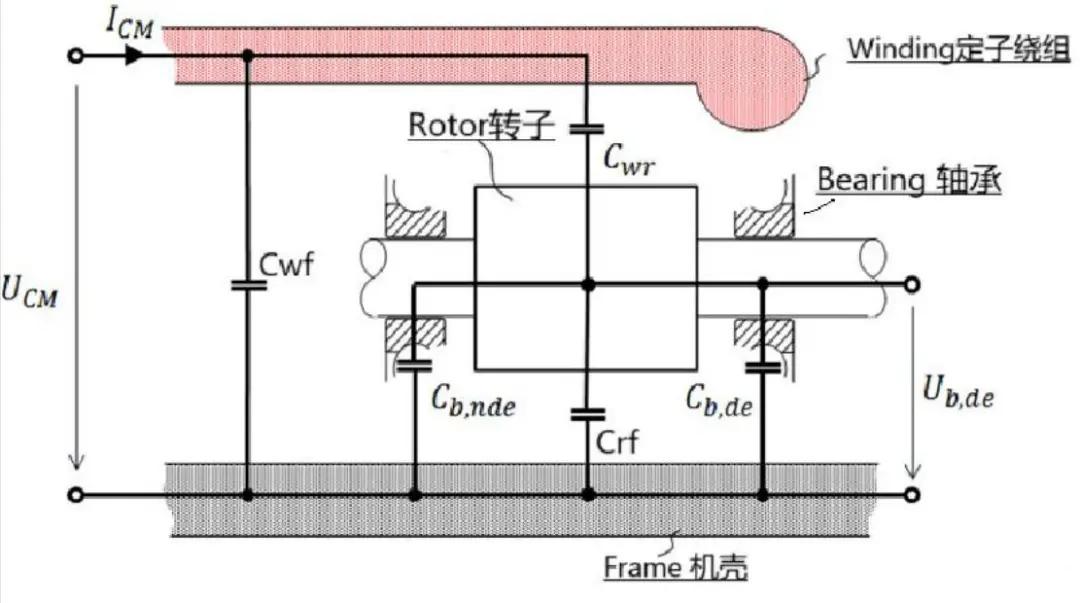

以此類推，電機內部除定子繞組與機殼間等效電容Cwf外，還存在轉子與機殼等效電容Crf（金屬轉軸和機殼之間由油膜、空氣隔離，轉子可在繞組交變磁場作用下感應出交變電位）、定子與轉子等效電容Cwr、驅動端軸承與轉軸等效電容Cb,de、非驅動端軸承與轉軸等效電容Cb,nde等，共同組成復雜的寄生電容網絡。

這類寄生電容容量普遍較小，多處于皮法至納法量級。依據容抗公式$X_s = 1/(2\pi fC)$，低頻條件下容抗可達兆歐級別；但在高頻高壓工況中，容抗會隨頻率上升明顯降低，成為高頻電流重要的傳導路徑。

2、差模電壓的形成過程和影響因素

①差模電壓主要產生來源

三相電源固有不平衡：電壓幅值偏差、相位不對稱，為基礎誘因；

電網諧波干擾：諧波疊加至基波電壓，加大相線間壓差波動；

接地不良：會間接影響三相電壓對稱性，但對差模電壓影響程度較低。

②電機內部結構不對稱會放大差模電壓，典型情況包含三相繞組匝數不一致、導線電阻不均、定子磁路存在偏差、氣隙分布不均勻等。

3、共模電壓的形成過程和影響因素

①共模電壓主要形成來源

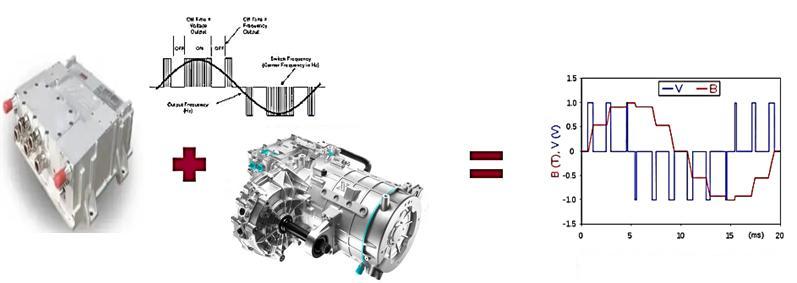

變頻器引發的衍生效應：多數變頻器采用PWM脈寬調制技術，依靠IGBT等功率器件高頻通斷擬合正弦波形。該高頻開關動作使電機三相繞組中性點產生高頻電壓脈動，脈動經由繞組對地電容形成回路，直接產生共模電壓；

三相不平衡造成電位偏移：實際工況下負載不均衡、線路阻抗不一致會造成三相電壓不對稱，電機中性點電位偏離零電位，形成基礎共模電壓；

電機分布電容傳導效應：電機繞組與機殼、電纜相線與地線間存在分布電容，高頻工況下可為共模電流提供傳導路徑，進一步放大共模電壓帶來的影響。

②共模電壓受耦合強度、接地條件、變頻器輸出參數共同影響：

耦合強度：寄生電容越大（定子與機殼間距、氣隙尺寸偏?。娢获詈献饔迷綇?；

接地狀態：機殼接地電阻偏大或接地連接松動時，電荷無法及時泄放，繞組與機殼、轉子與機殼之間電位差不斷積聚，造成共模電壓顯著上升；

變頻器參數：變頻器脈沖頻率越高、電壓變化率dv/dt越大，中性點高頻脈動越劇烈，共模電壓幅值與變化速率隨之增大。
