磁珠全稱為鐵氧體磁珠，以鐵氧體為核心材質，主要依靠高頻電流熱損耗原理，吸收電源線、信號線中的高頻噪聲。磁珠等效電路為電感、電阻、電容三者并聯后再串聯一顆電阻，高頻工況下整體呈阻性特性，可有效耗散高頻干擾。

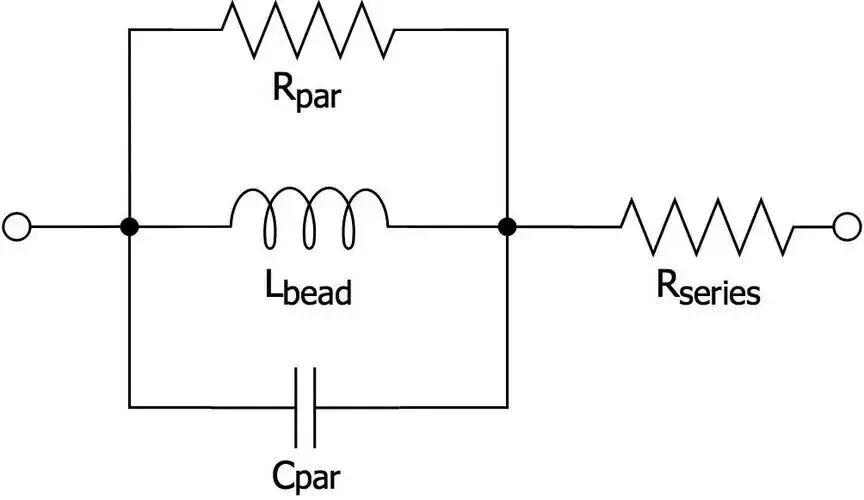

磁珠等效電路模型

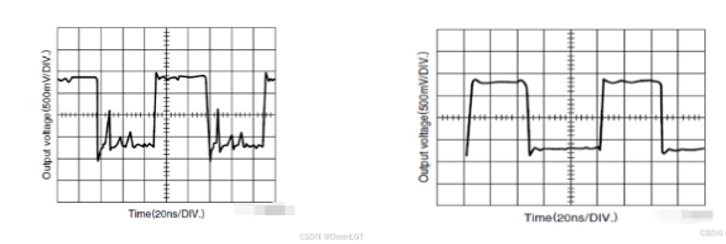

磁珠可有效吸收信號中的高頻振鈴與毛刺干擾

按照封裝形式可分為單體磁珠與磁珠排，其中磁珠排為多顆磁珠陣列封裝結構，適配電路板高密度安裝場景。

單體磁珠

磁珠排

磁珠按應用場景可分為電源專用磁珠與信號專用磁珠兩大類。

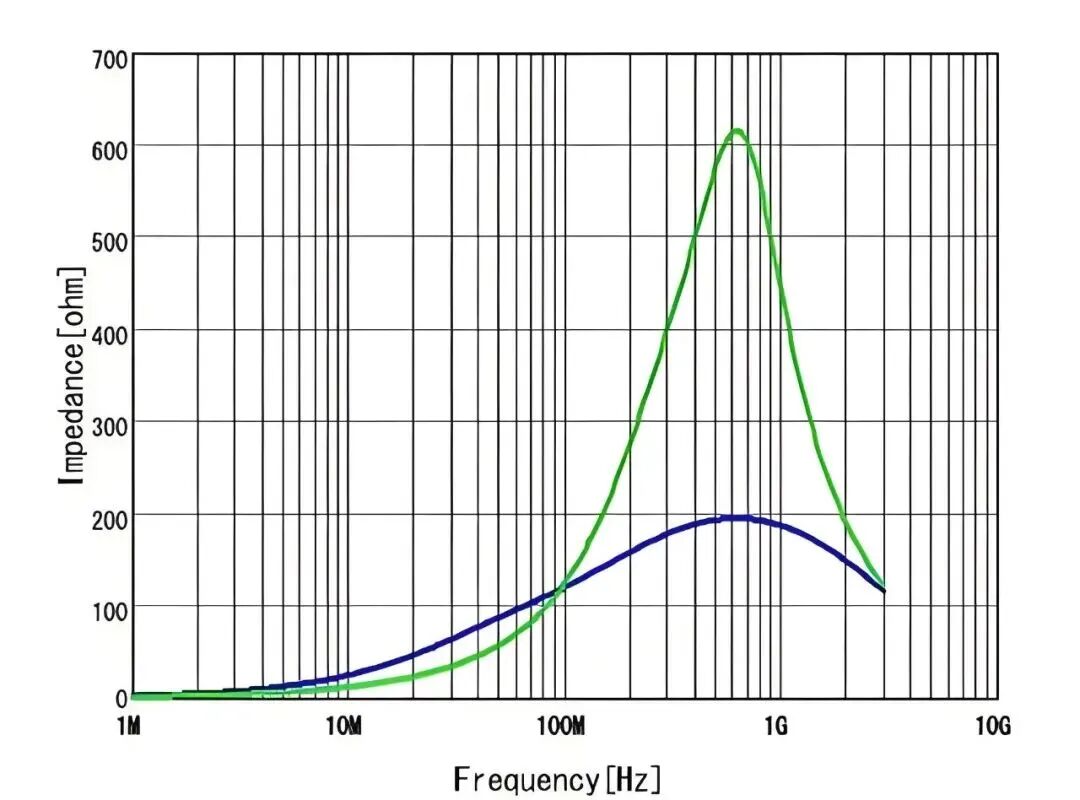

其中高速信號線適配的磁珠，最大阻抗對應的工作頻率更高，有效濾波頻段也整體偏向高頻區間。

一般信號線磁珠

高速信號線磁珠

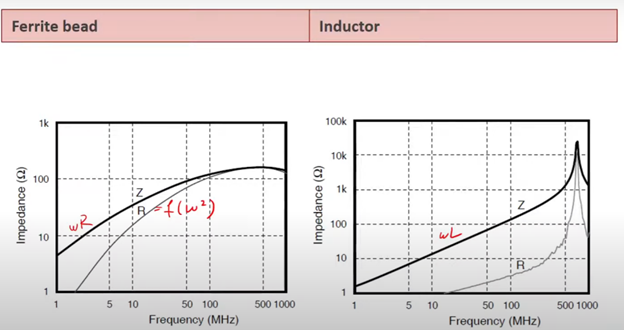

磁珠和電感的區別：磁珠阻抗沒有明顯的諧振，且隨著頻率增加，主要表現出電阻的效應，而電感有明顯的諧振效應，且隨著頻率增加，其高阻抗主要是電感提供的。磁珠可以耗散掉高頻能量。

磁珠VS電感

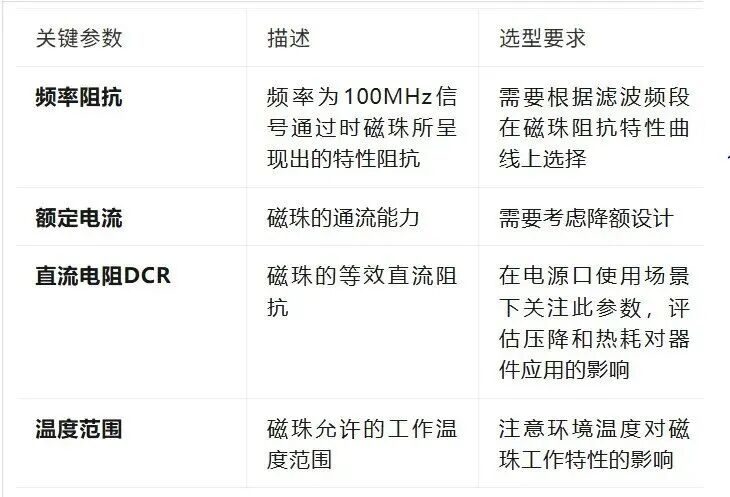

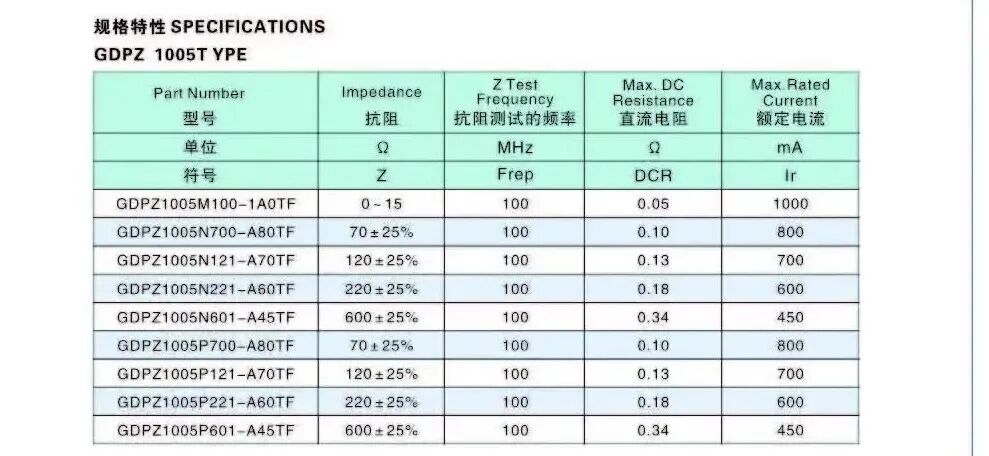

磁珠的主要技術參數

EMC選型更關注電氣參數。

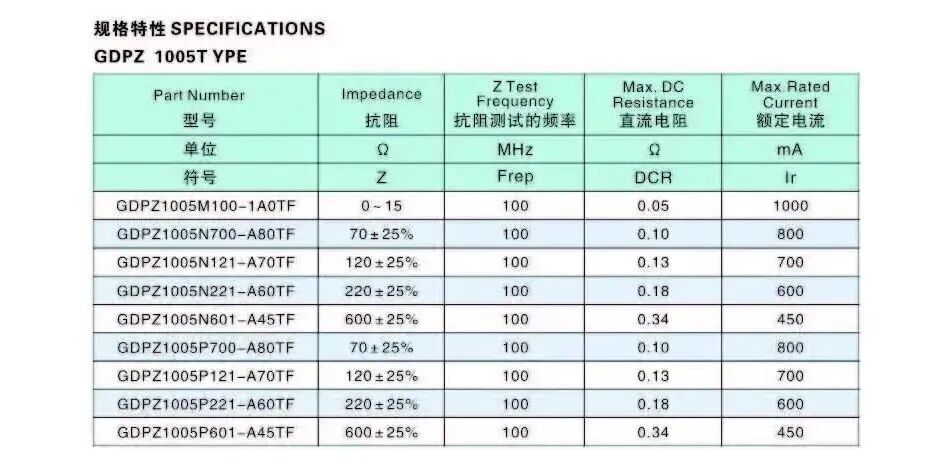

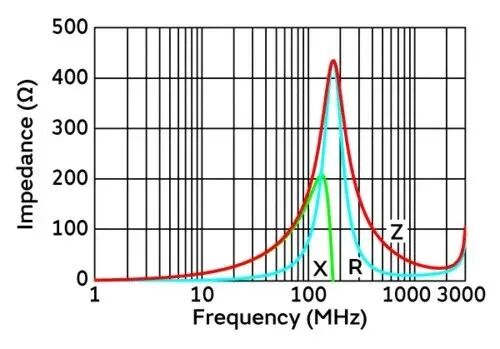

頻率阻抗參數：行業通常采用100MHz下的阻抗值作為磁珠表征標準，但選型時優先參考阻抗-頻率特性曲線。多款磁珠即便100MHz阻抗數值相同，最大阻抗對應的頻點也可能差異較大，只有通過特性曲線才能明確器件有效濾波區間。

在各項電氣參數均滿足電路要求的前提下，磁珠阻抗越高，濾波抑制效果越優異。

磁珠的選型流程

除通用選型要點外，信號接口電路額外需考量信號工作頻率，選用的磁珠不得干擾有用信號正常傳輸。

選型第一步：確定額定電流電源電路：

選用電源專用磁珠，額定電流需預留 50% 降額余量；例如回路工作電流 1A 時，磁珠額定電流至少選取 2A。信號接口：信號線電流穩定且普遍低于 200mA，僅需匹配回路通流需求即可。

在額定電流、直流阻抗均滿足要求的基礎上，優先選用 100MHz 阻抗更高的磁珠，磁珠依靠高阻抗實現噪聲吸收與濾波。

選型第二步：確認電路工作頻率電源電路：

電源工作頻率普遍偏高，基本無需擔心磁珠高阻抗干擾電路正常運行。信號電路：串聯于信號線的濾波磁珠，在信號工作頻點處阻抗應盡量偏低，減小傳輸線阻抗突變，保障有用信號正常傳輸。

備注：（1）普通信號線：適配工作頻率 f＜10MHz 電路，信號工作頻點下阻抗需低于 50Ω；（2）高速信號線：適配 10MHz＜f＜30MHz 電路，信號工作頻點下阻抗建議小于 30Ω。實際效果以上機實測為準，選型后需上機驗證信號完整性是否達標。

選型第三步：100MHz 阻抗選型

在通流能力、直流阻抗、信號傳輸性能均滿足電路運行要求時，磁珠阻抗越高，濾波插入損耗越大，噪聲抑制效果越佳。磁珠100MHz阻抗常規區間為50Ω～1000Ω，工程常用典型規格為300Ω～600Ω。

 注意：磁珠選型不可僅參考100MHz阻抗數值。即便兩款磁珠100MHz阻抗一致，高低頻段的阻抗曲線、濾波特性也會存在明顯差距，僅依靠單頻點阻抗無法完整評判器件濾波性能，選型務必搭配阻抗-頻率曲線綜合判斷。

磁珠的典型應用

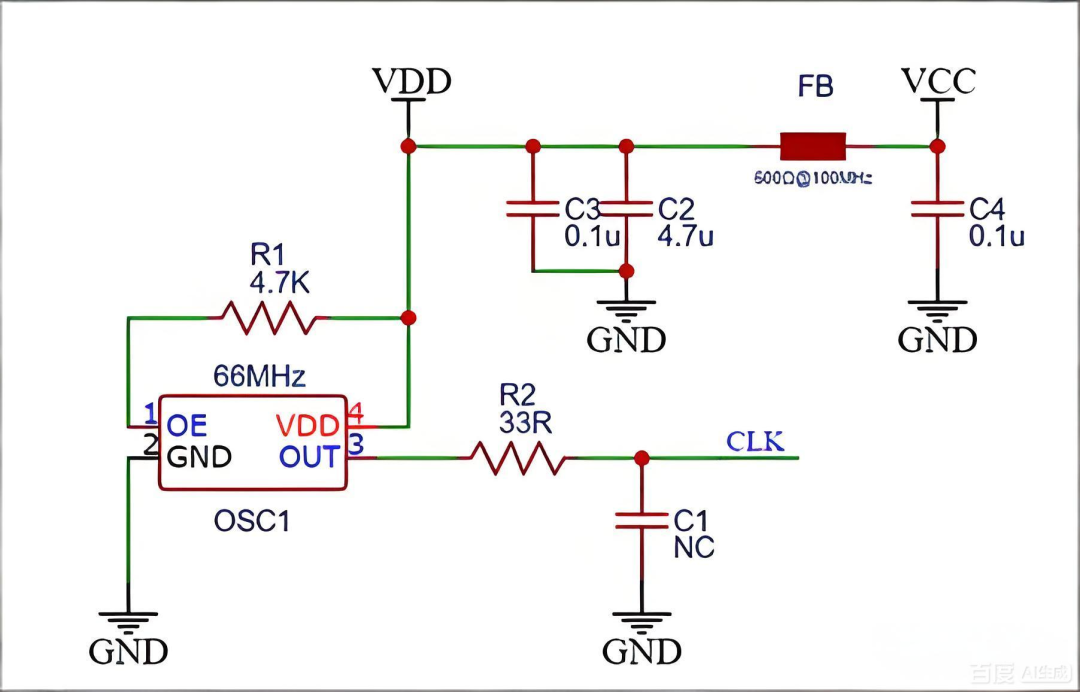

磁珠用于芯片電源濾波

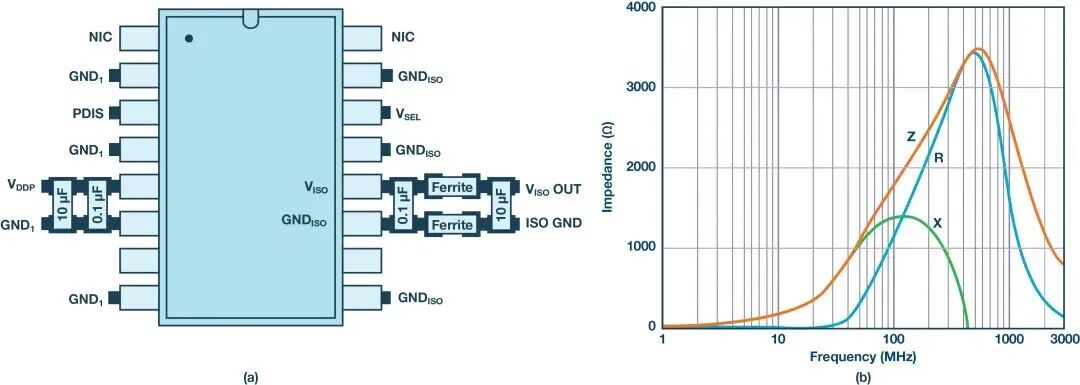

磁珠電源濾波電路中，磁珠布置于數字電源與模擬電源的分隔區域，兩側搭配電容組成 C-FB-C 型 Π 式濾波網絡，可抑制數字電源向模擬電源耦合傳導的干擾噪聲。

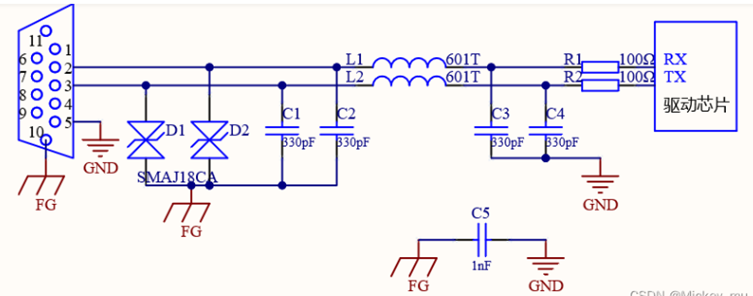

RS232接口信號濾波

• 232電路EMC設計分析

1) D1、D2為T(mén)VS管可以有效抑制在插拔過程中產生的大能量干擾和靜電干擾沖擊，此處選用的參數為SMAJ18CA；

2）先防護再濾波，L1、L2為磁珠，可對高頻擾形成高阻抗，C1~C4則為干擾提供低阻抗泄放通路，避免干擾通過RS232線路傳輸，此處磁珠選用的參數為6000@100MHz,；

當RS232安裝在室外時，還需增加雷擊浪涌等大能量沖擊的防護，類似于RS485電路結構的氣體放電管、熱敏電阻等。

• 232電路PCB布局EMC要點

1）該電路防護器件回流至FG設備機殼地；金屬外殼設備采用分地設計，機殼FG地與數字地通過1nF電容連接，F(xiàn)G就近接外殼；非金屬外殼設備則將FG直接連通數字地，元器件分區布置。

2）磁珠、TVS等保護器件緊貼PCB板邊或連接器放置，讓外部浪涌、干擾在接口位置完成濾除。

3）接口及其濾波保護電路周邊禁止走線，接口浪涌防護瞬間di/dt、dv/dt數值大，極易耦合干擾鄰近線路。

4）信號線選用屏蔽線纜，線纜屏蔽層與連接器實現完整360°環繞搭接。
