電磁兼容性（EMC）

電磁兼容性（Electromagnetic Compatibility，簡稱 EMC）是汽車電子模塊設計核心指標。其定義為：電子模塊在所處電磁環境內可穩定正常工作，同時自身產生的電磁干擾不會對環境內其他設備造成超標影響。

簡單來說，EMC 屬于綜合性技術指標，包含兩大維度：一是設備對外電磁發射的抑制能力，二是設備抵抗外部電磁騷擾的抗擾能力。

車輛屬于復雜移動式電磁環境，集成發動機點火系統、驅動電機、無線通訊、雷達傳感器等多類電磁干擾源。整車各電子模塊之間實現良好電磁兼容，是整車穩定、可靠運行的基礎保障。

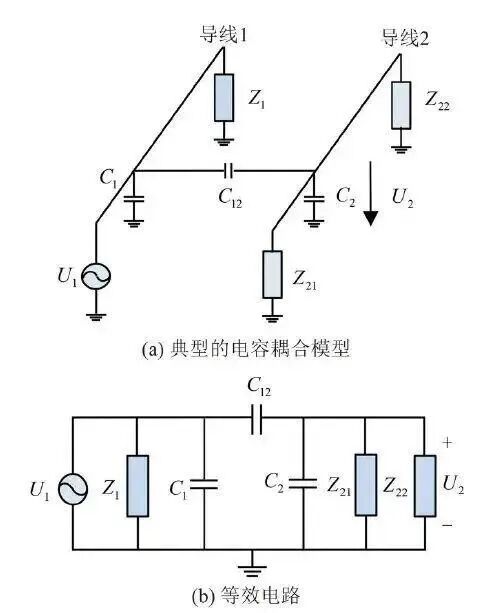

如圖1所示，汽車線束內各導線間存在分布電容C??；若導線1帶有干擾電壓U?，干擾信號會經由該電容耦合，在導線2上感應生成干擾電壓U?。該耦合機理是傳導干擾重要物理成因，掌握電容耦合模型，便于設計人員在線束布線階段采用屏蔽、隔離等針對性抑制方案。

電磁干擾（EMI）

電磁干擾（Electromagnetic Interference，簡稱EMI），指各類會造成電子模塊性能劣化的電磁能量耦合現象。車載電子領域中，EMI主要分為傳導干擾、輻射干擾兩類：

1. 傳導干擾

干擾借助電源線、信號線、地線等導電介質，在不同電路網絡間耦合傳遞。典型案例：發動機點火產生高頻噪聲，經供電線路傳導至車載音響，造成收音機雜音。

2. 輻射干擾

干擾源以電磁波形式通過空間耦合至其他電路網絡。典型案例：車載雷達、無線通信模塊輸出高頻信號，通過空間輻射干擾周邊傳感器模組。

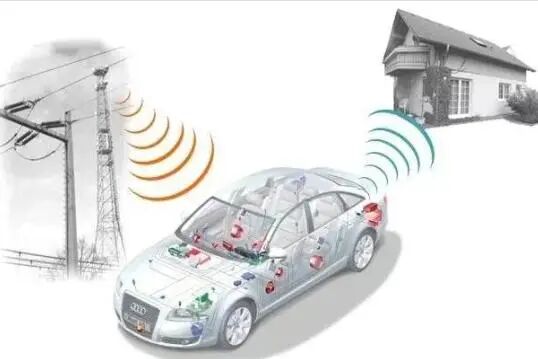

如圖2所示，車輛運行時除了車內各類電子模塊互相產生干擾外，還會承受高壓輸電線、通信基站等外部強電磁環境帶來的輻射耦合影響。整車接地系統設計優劣，直接關系外部電磁干擾能否可靠泄放到大地。

電磁敏感度（EMS）

電磁敏感度（Electromagnetic Susceptibility，簡稱 EMS），也叫電磁抗擾度，表征設備、系統受電磁干擾后性能劣化的程度。

EMS 數值越高，代表器件對電磁干擾越敏感，抗干擾性能越差。車載電子設計中，一般通過屏蔽、濾波、接地、優化 PCB 布局等方式降低敏感度、提升抗擾能力。

當下車輛電子化程度持續提升，ADAS 輔助駕駛、自動駕駛、車聯網等功能，對整機電磁抗擾性能的要求也愈發嚴格。

補充區分要點：

EMI＝對外發射干擾（擾別人）；

EMS＝被外部干擾影響（被別人擾），二者共同構成完整 EMC 設計。

汽車電子零部件電磁兼容規范體系

車載電子零部件電磁兼容規范，是保障整車電磁環境兼容、各模塊互不干擾的技術根基。ISO等國際標準化組織針對各類EMC測試項目，均制定了完整細化的技術規范與試驗要求。

輻射騷擾（RE）

輻射騷擾測試用于考核車載電子模塊以空間輻射方式向外釋放電磁干擾的特性。試驗一般在電波暗室內開展，接收天線布置在 1m 或 3m 標準測試距離，采集模塊向外輻射的電磁場強度，常規測試頻段覆蓋 150kHz 至數吉赫茲。

車載產品典型輻射干擾源頭主要包括開關電源、高速時鐘電路、電機驅動電路。

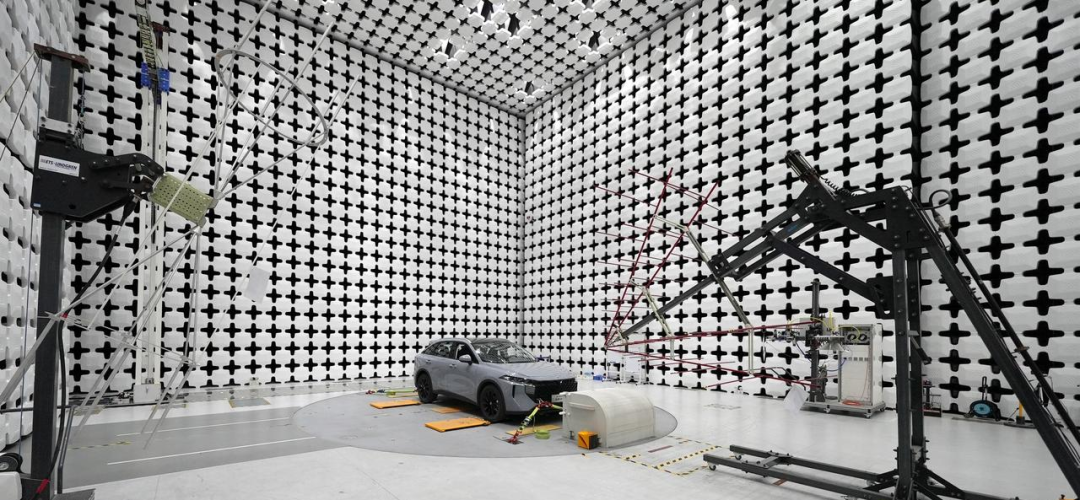

如圖3所示，整車EMC試驗需在大型電波暗室內開展，暗室內壁鋪設吸波材料以消除電磁波反射，保證測試數據僅體現車輛自身輻射發射量。暗室空間尺寸、轉臺定位精度、天線極化方向都會大幅影響測試結果。

 EMI發射測試系統由電波暗室、EUT被測件、接收天線、EMI測試接收機與配套控制軟件構成。零部件級測試時，被測件放置于試驗臺；整車測試則將整車安置在轉臺，天線沿車輛各個方位掃描采集信號。

傳導騷擾（CE）

傳導騷擾測試用于考核車載電子模塊經由電源線、信號線向外傳導電磁干擾的特性。測試借助阻抗穩定網絡（LISN，人工電源網絡 AN）采集電源線上的傳導噪聲電壓、噪聲電流，常規測試頻段為 150kHz～108MHz。合理的電源濾波電路設計與完善的接地方案，是抑制傳導騷擾的核心手段。

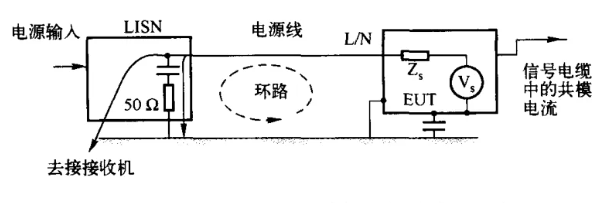

如圖 4 所示，傳導騷擾測試時將 LISN 線路阻抗穩定網絡串聯于電源輸入端與被測件 EUT 之間，為噪聲測量提供標準 50Ω 阻抗測試接口。測試布置過程中若形成接地環路，會引入額外共模電流，造成測試數據失真，因此接地方案設計是試驗布置的關鍵要點。

傳導騷擾抗擾度（CS）

傳導騷擾抗擾度測試通過電源線、信號線向車載電子模塊注入標準尖峰脈沖或連續波干擾，檢驗?zāi)K承受車載電網瞬態波動、空間電磁感應傳導干擾的性能。

 ISO 7637-2標準定義的各類浪涌脈沖為本項測試核心內容。試驗利用人工網絡（AN）復刻整車線束阻抗特征，將標準脈沖耦合至被測部件電源線與信號線。整套試驗布置須嚴格遵循標準規范，精準控制線束長度、接地方案以及脈沖發生器接線結構。

射頻電磁場輻射抗擾度（RS）

射頻電磁場輻射抗擾度用于驗證車載電子模塊抵御環境窄帶輻射電磁場干擾的能力。測試設備由信號源搭配功率放大器驅動發射天線，在被測件周邊建立均勻電磁場；常規測試頻段為 20 MHz～6 GHz，部分標準可擴展至 18 GHz。試驗全程被測模塊需維持正常工作狀態，性能下降幅度不得超出標準限定等級。

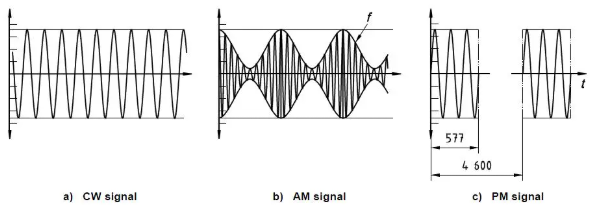

如圖5所示，射頻輻射抗擾度測試一般采用連續波（CW）、調幅（AM）、脈沖調制（PM）等多種調制波形，以此復現真實工況下不同類型的射頻干擾。調制參數的選取會直接改變?cè)囼?yàn)嚴酷等級與考核側重點。

靜電放電抗擾度（ESD）

靜電放電是車載電子產品主要電磁干擾來源，極易造成元器件擊穿損毀、整機功能異常，靜電抗擾度相關測試內容將獨展開詳細說明。

電源線傳導干擾與 ISO 7637-2 浪涌脈沖

傳導干擾概述

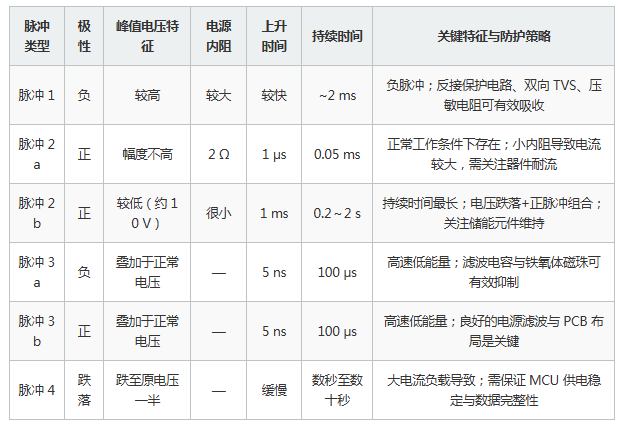

電源線傳導干擾與信號線傳導干擾是傳導抗擾度測試兩大核心考核維度。對電子模塊來說，電源側的瞬態擾動會直接沖擊電源回路電路，嚴重時引發功能異常甚至元器件損毀。ISO 7637-2標準給出多類標準化脈沖波形，可完整復現車載電氣系統中各類瞬態干擾實際工況。

浪涌脈沖 1：感性負載斷開瞬態

該脈沖用于模擬車輛上電后，繼電器、電磁閥、喇叭等感性負載斷開供電瞬間，在并聯電源端口產生的瞬態電壓現象。脈沖1屬于車載電子模塊設計必須應對的基礎干擾脈沖，任意感性負載通斷過程中都極易產生該類干擾。

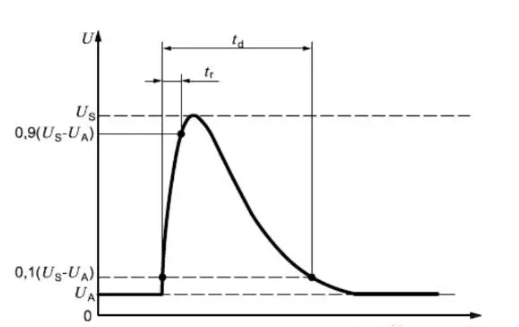

如圖6所示，典型瞬態脈沖波形由峰值電壓$U_S$、上升時間$t_r$、持續時間$t_d$三項關鍵參數界定。脈沖1能量主要集中在2ms左右區間，屬于中速、中能量脈沖干擾，會同時造成電子模塊誤動作、元器件損壞兩類問題。脈沖1為負向脈沖，常規電源反接保護電路即可實現基礎防護；電路設計中采用雙向TVS二極管、壓敏電阻均可有效吸收脈沖能量，保護后端電路。

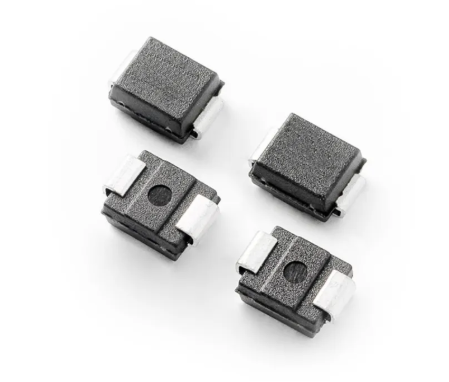

如圖7所示，TVS瞬態電壓抑制二極管是抑制脈沖1這類負向浪涌的核心防護器件。該器件響應速度快、鉗位電壓穩定，可在納秒級時長內將過壓脈沖鉗位至安全電壓區間，被大量運用于車載電子電源輸入端與信號接口電路。

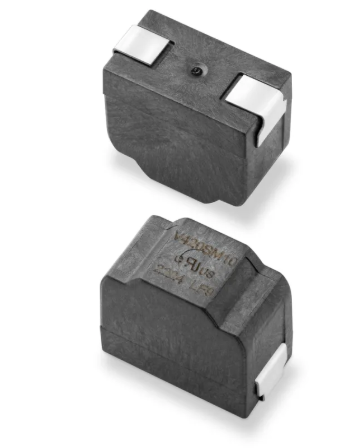

如圖8所示，壓敏電阻為另一類常用浪涌吸收元器件，具備非線性伏安特性：當其兩端電壓超過動作閾值時，阻抗會急劇降低，以此泄放過壓能量。對比TVS二極管，壓敏電阻可承受更大通流，更適配高能量脈沖吸收?qǐng)鼍?，但響?yīng)速度存在明顯劣勢。

浪涌脈沖 2a：線束寄生電感效應

脈沖2a用于模擬線束寄生電感作用下，與模塊并聯設備的電流驟然切斷所產生的瞬態工況。并聯支路電流突然斷開時，線束電感為維持原有電流，會生成幅值較高的正向脈沖電壓。

脈沖2a上升時間約1μs，持續時間約0.05ms，源內阻僅2Ω，可輸出較大瞬時電流。該脈沖在車輛正常運行時持續存在，因此電子模塊遭受該干擾期間必須維持功能正常。受車載線束電感偏小影響，脈沖2a屬于幅值不高、前沿陡峭、脈寬窄、內阻低的正向脈沖，會對半導體元器件造成一定損壞風險。

浪涌脈沖 2b：直流電動機暫態干擾

脈沖2b用于模擬直流電機工作時充當發電機、同時點火開關斷開產生的瞬態工況。波形分為兩個典型階段：第一階段，點火開關斷開，在線束寄生電感影響下，電源端口電壓快速跌落；第二階段，電壓跌落結束后，直流電機依靠慣性持續轉動，進入發電狀態，生成幅值偏低、持續時間較長的正向脈沖。

如圖9所示，整車線束總長可達數千米，線束自帶的寄生電感、寄生電阻是脈沖2b這類瞬態干擾產生的關鍵物理成因。通過合理對線束分段布設、優化接地節點分布、完善屏蔽層結構設計，能夠有效削減寄生參數引發的干擾幅值。

浪涌脈沖 3：開關過程瞬態

脈沖3用于模擬各類開關動作產生的瞬態干擾，分為負向脈沖3a與正向脈沖3b兩類。車輛模塊內部繼電器、固態開關，以及整車各類開關通斷時，受線束分布電容、分布電感共同作用，電源端口會產生大量浪涌脈沖。

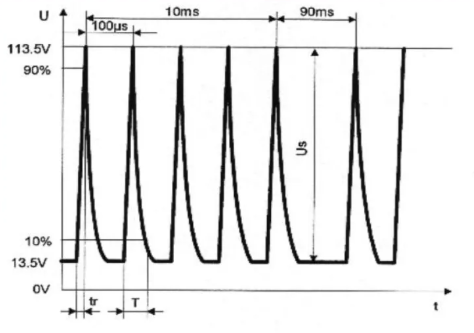

如圖10所示，脈沖3b為疊加在13.5V標準供電電壓上的高速正向脈沖串，上升沿極陡，脈寬約100μs，重復頻率高。脈沖3屬于疊加在正常工作電壓上的暫態浪涌，因此要求電子模塊受干擾時功能不能異常。

 整車線束分布電容、分布電感數值偏小，致使脈沖3上升時間可達5ns級別。這類超快速瞬態脈沖極易耦合進入數字電路電源引腳，造成邏輯電平誤觸發。為此PCB設計階段必須重點做好電源去耦與濾波處理。

浪涌脈沖 4：電源電壓跌落

脈沖4用于模擬內燃機啟動機工作、大功率負載上電時出現的電源電壓跌落工況（不含啟動瞬間尖峰電壓）。啟動機或大功率負載上電瞬間會抽取巨大瞬時電流，使整車蓄電池電壓大幅下降，電壓可跌至正常值一半左右，跌落持續時長可達數秒乃至數十秒。此階段電子模塊易因供電不足出現誤動作，內部MCU還可能發生數據丟失、程序錯亂、整機復位等故障。

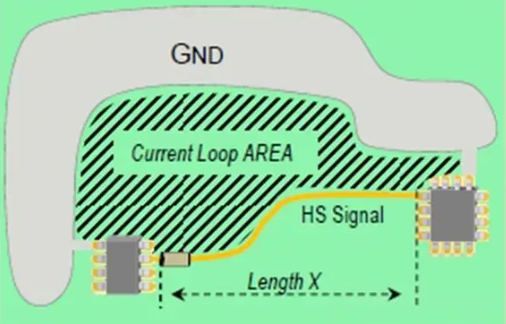

如圖11所示，針對脈沖4這類長時間電壓跌落工況，PCB布局里電源去耦電容的容量大小與擺放位置起到關鍵作用。過大的電流環路面積除了會提升輻射發射水平，在電壓跌落階段還會依靠電感效應放大電源紋波。設計時需盡可能縮小高速信號線與電源回流路徑形成的環路面積。
