為什么不同的群脈沖（EFT）儀器測試結果差異很大？

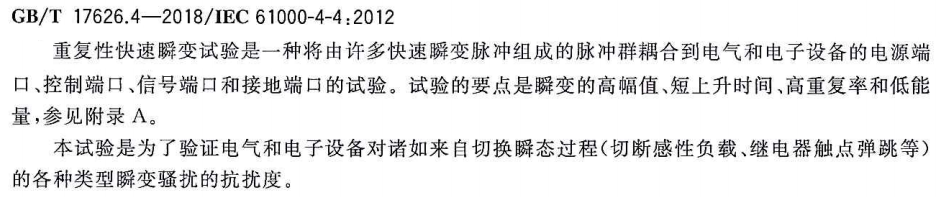

調取《GB17626.4-2018/IEC 61000-4-4:2012》標準文件，相關說明內容如下：

電子設備運行期間會產生各類電氣操作，諸如感性負載分?jǐn)?、繼電器觸點抖動等情況，若硬件方案設計存在缺陷，極易產生干擾并引發設備運行故障。

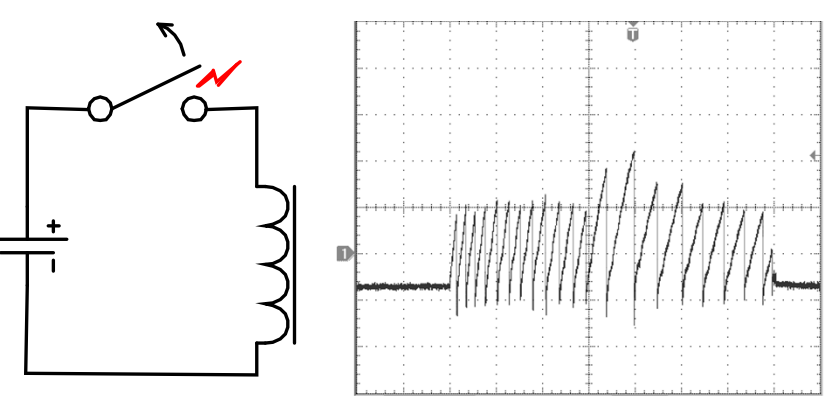

 感性負載斷電的工作過程見下圖：

若帶電電感回路突然斷開，回路電流會在極短時間內降至零；受電感自身特性影響，此時會生成幅值極高的脈沖電壓并引發電弧，電弧還會發生多次重復放電，對應產生多組脈沖電壓。

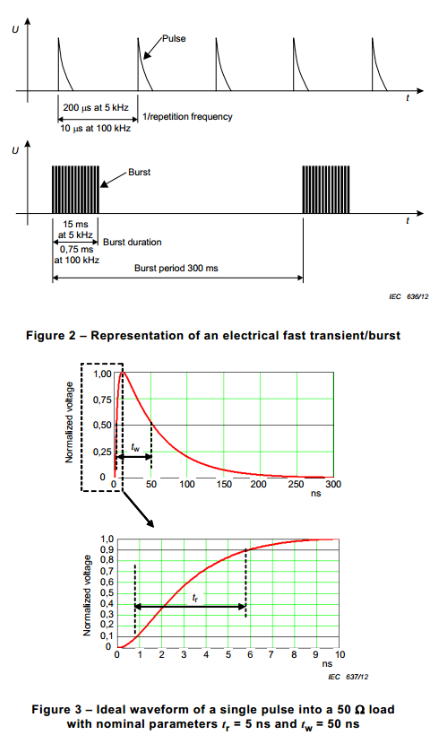

 電快速瞬變脈沖群（EFT）測試用于復現設備實際運行場景中該類干擾，以此驗證設備的抗干擾性能。IEC標準規定了專用EFT干擾波形，用于還原真實工況下的干擾脈沖。

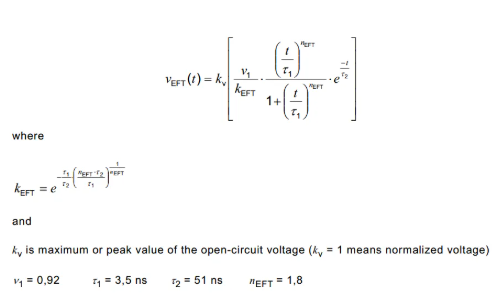

相關標準中同時給出波形計算公式，具體如下：

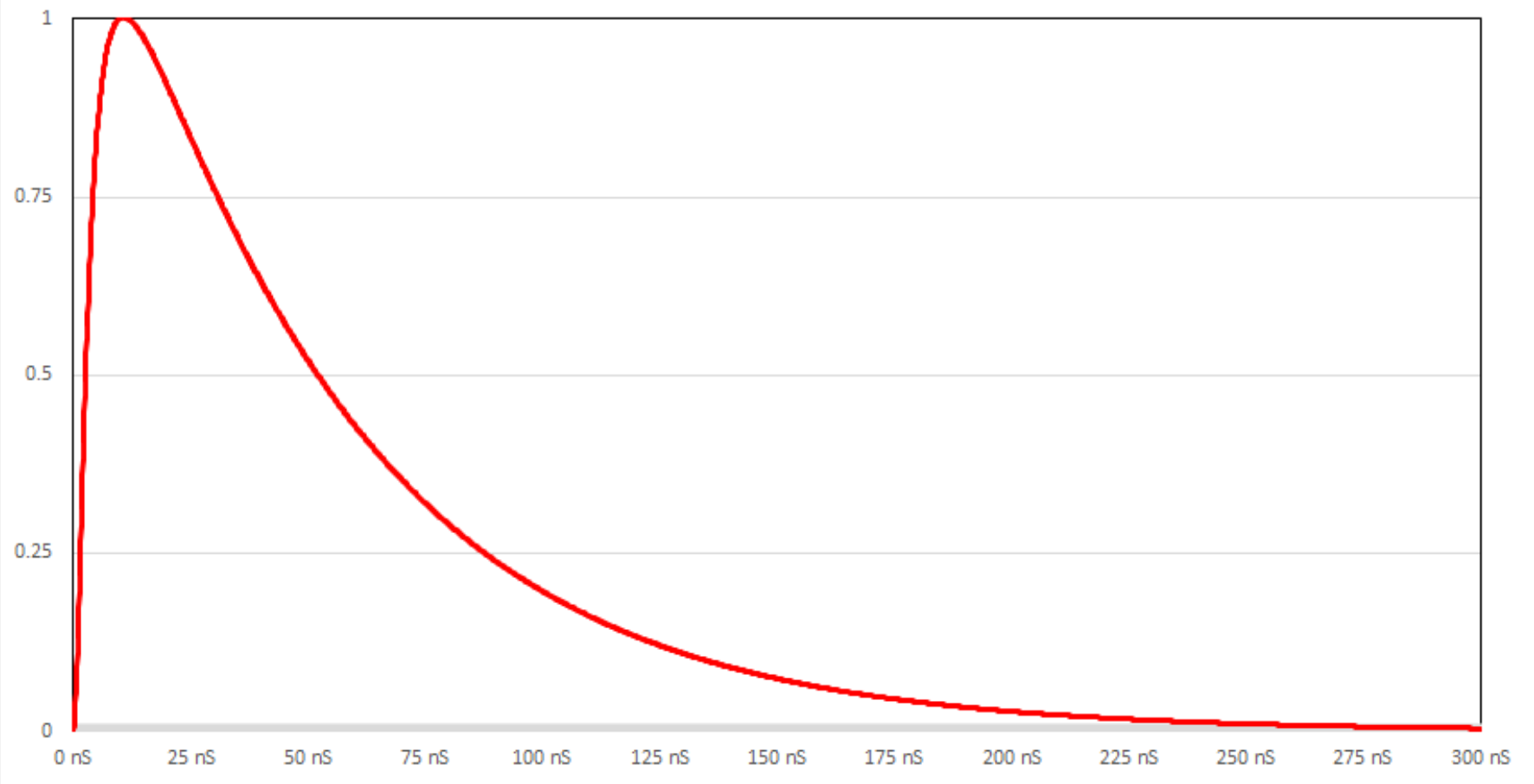

依據上述計算公式，使用Excel繪制生成的波形圖如下，與標準提供的圖例完全一致。

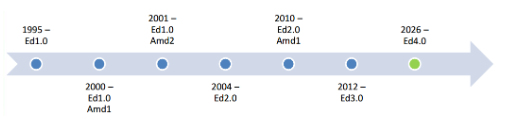

EFT標準的版本歷史如下，1995年發布第一版，2004年為第二版，目前最新的版本為2012年發布。

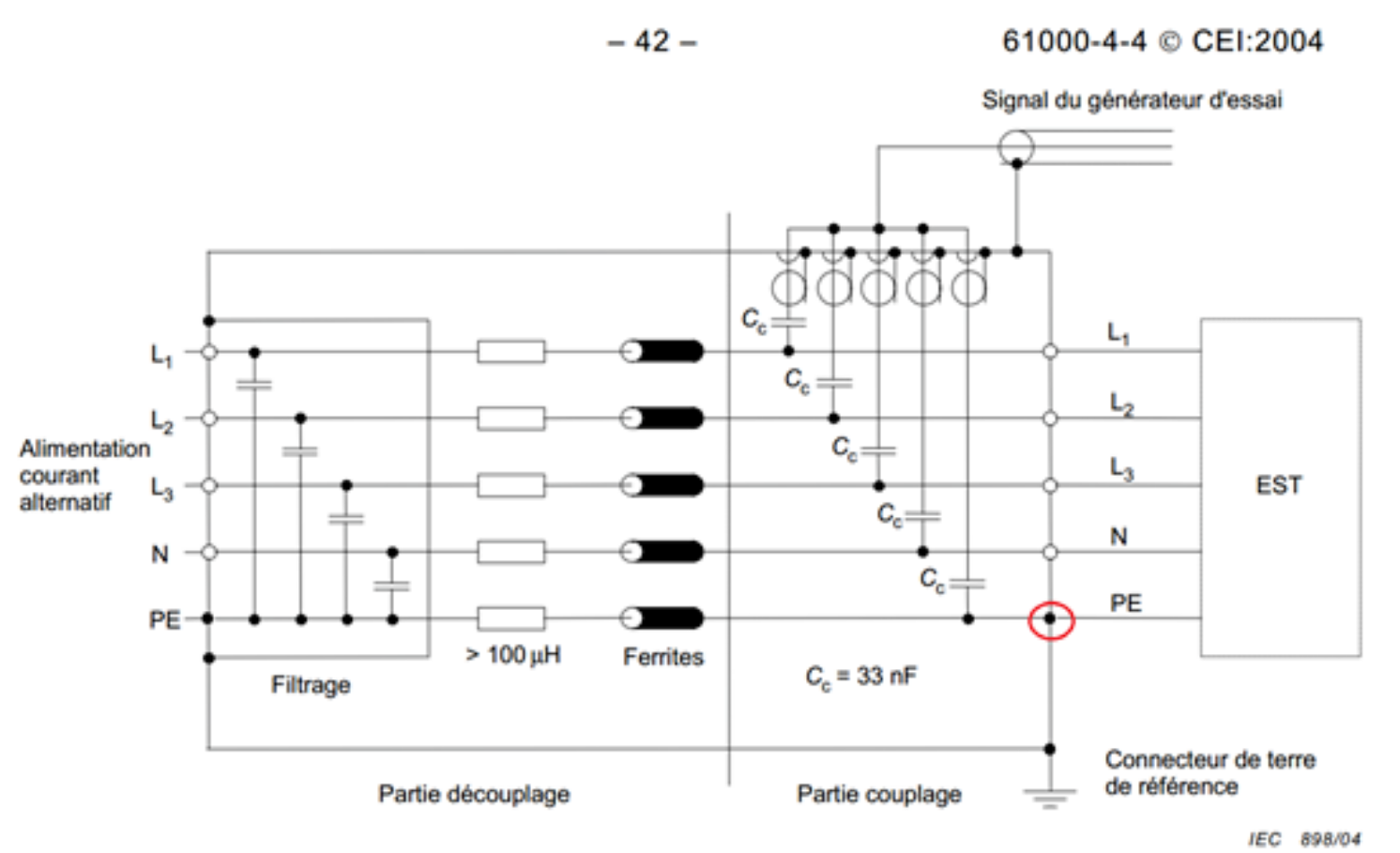

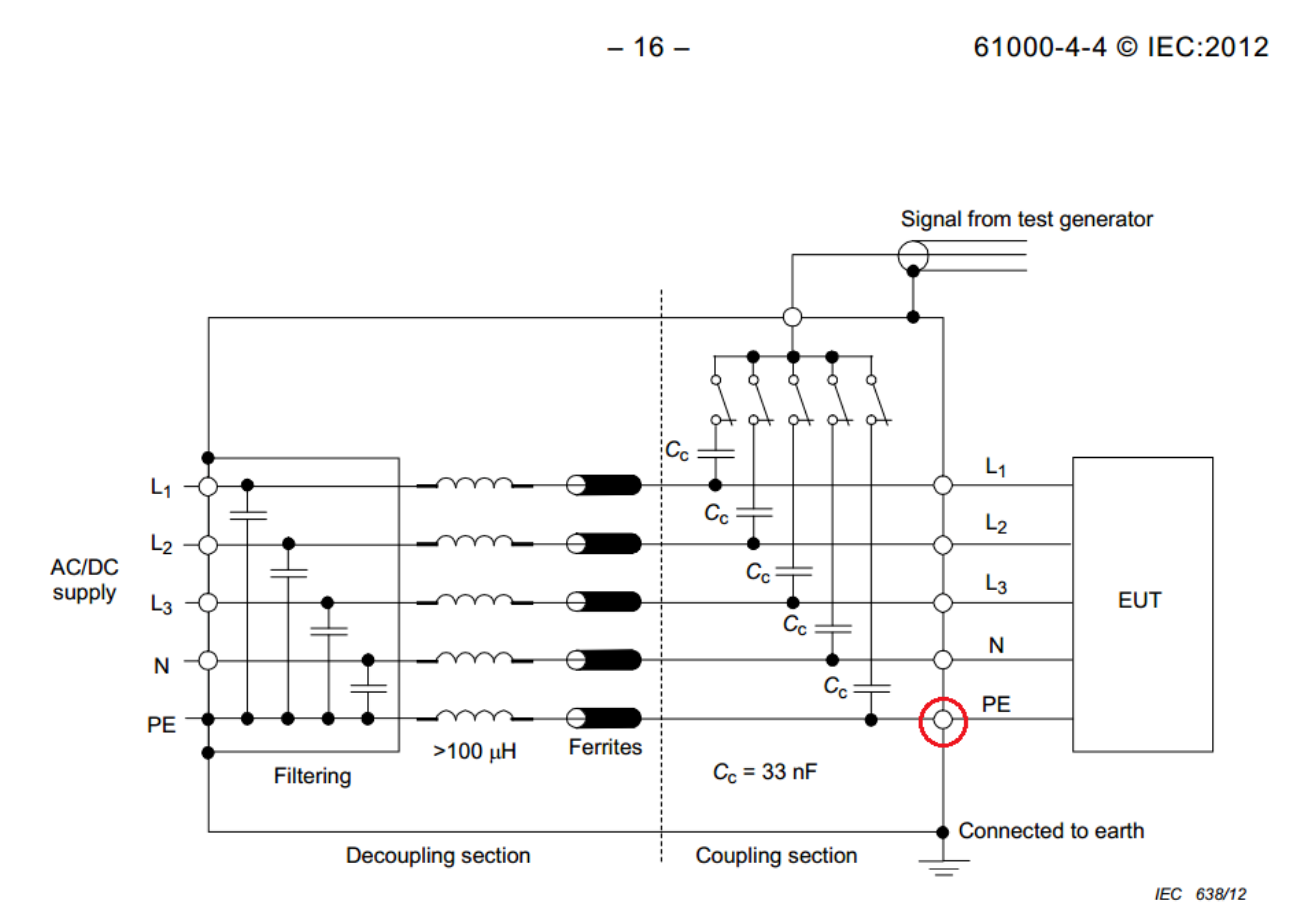

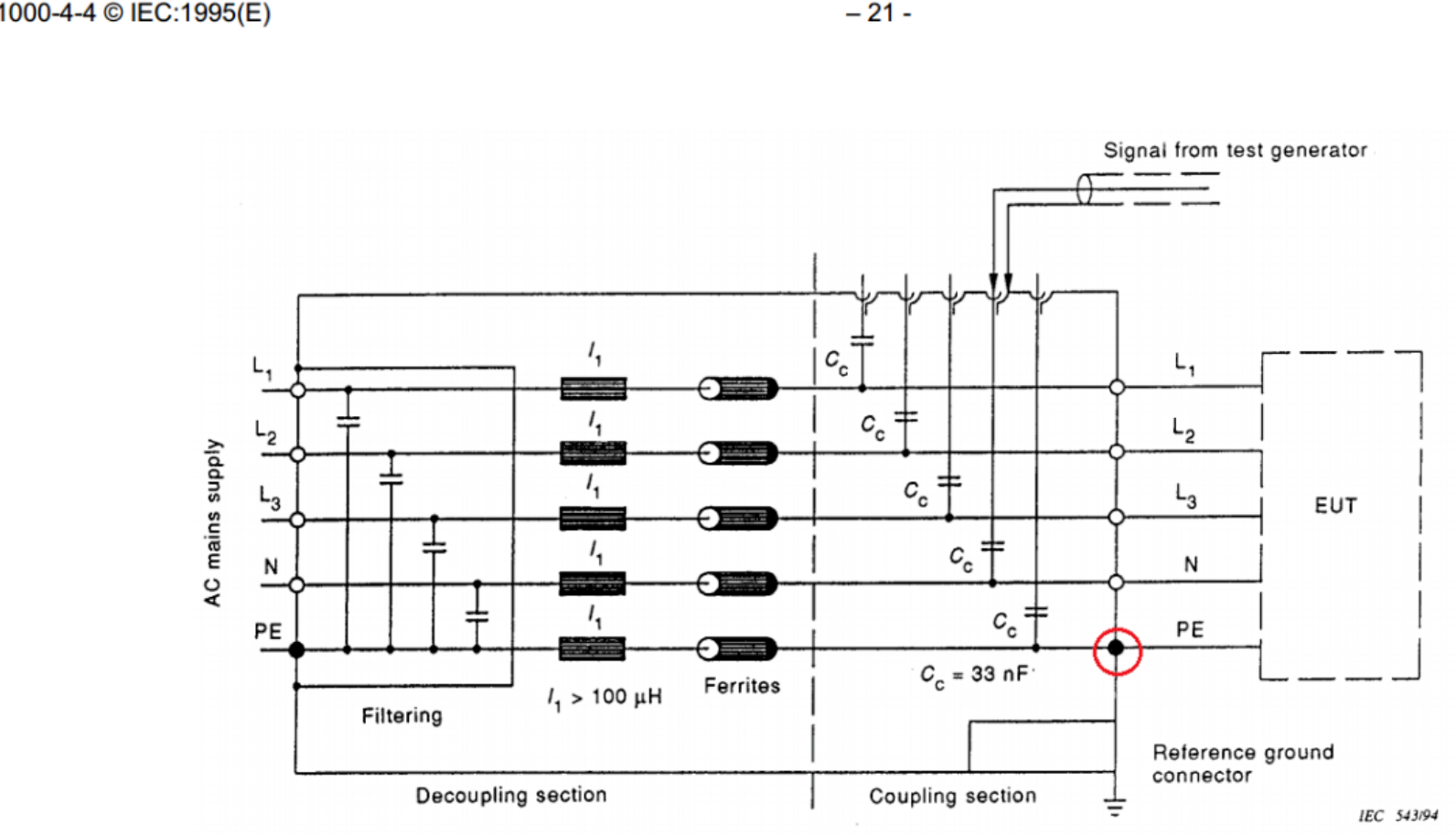

下面分別給出1995、2004和2012版本的框圖對比（注意紅色圈連接點差異）。

從上面的3個不同時期的標準截圖可以看出，PE的接線有很大的不同。1995和2004的標準里，PE和接地線交叉點是實心，表示直接連接到地。而2012新的標準的中PE和接地線交叉點是空心，表示不連接。

如果對PE接線進行測試，老的標準把大部分能量直接導入大地，測試時進入EUT的干擾能量更低，則測試更容易通過。

當然，不同的版本標準還有其它差異，本文檔不展開討論，大家可以自行查閱標準對比。

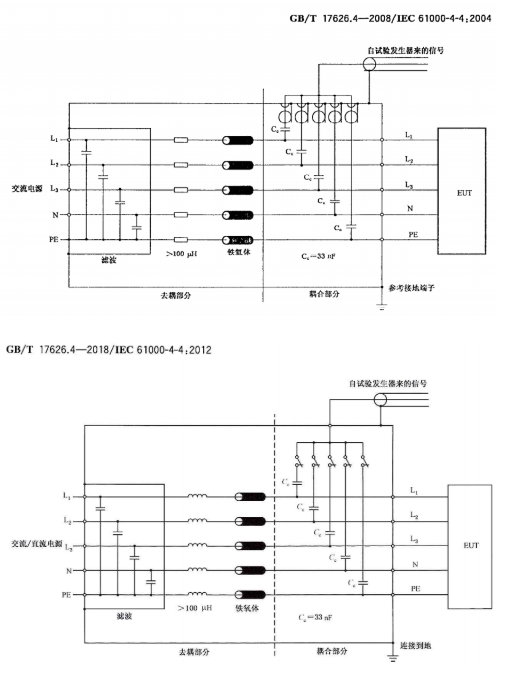

另外，這里要補充一點，除了對IEC國際標準進行了查閱，我也查看了國標的框圖，如下分別是2008年和2018年的國標框圖：

《GB/T 17626.4-2008/IEC 61000-4-4:2004》這個標準雖然注明了和IEC的2004版本類同，但是PE和GND連接點卻也是畫的空心，和2004的IEC標準并不相同。
