01/BCI測試的核心內涵

BCI測試是一種專門針對線束傳導抗擾度的非接觸式評價方法。它利用一個特殊的電流注入鉗，將預設的射頻（RF）干擾信號直接耦合進被測設備（DUT）的線束中。通過精確控制干擾信號的頻率、強度和調制方式，BCI能夠重現車輛運行中可能出現的復雜電磁環境，從而全面評估被測部件在遭受此類干擾時的工作穩定性和功能完整性。測試的關鍵在于，注入鉗在不破壞線束的前提下，有效地將射頻能量導入線束，并通過改變干擾參數來鑒定被測部件的抗擾等級。

02/BCI測試的運作機理

BCI測試的核心原理基于電磁感應的互感效應，這與變壓器的工作方式類似。電流注入鉗被視為一個初級線圈，而承載干擾信號的被測線束則相當于次級線圈。當射頻干擾信號通過注入鉗時，它會在線束中感應產生射頻電流，并沿著線束傳輸至被測設備。同時，一個電流監測鉗會實時測量線束中實際感應到的電流值，以確保測試參數的準確性與可控性。

根據射頻電流的回路路徑，BCI測試可分為兩種模式，以適應不同頻率范圍的干擾場景：

主要應用于30MHz至400MHz的高頻段。在此模式下，射頻電流以共模形式流過線束，并通過車輛參考地形成回流路徑進入ECU端口。它主要模擬諸如車載雷達、5G通信模塊等高頻無線電磁輻射耦合至線纜屏蔽層所造成的干擾。

適用于0.1MHz至30MHz的低頻段。射頻電流以差模方式沿線束傳輸，并經由被測線束之外的其他線束形成回流回路進入ECU。這種模式更側重于模擬CAN總線、電源線等線束之間直接的傳導耦合干擾，例如電動汽車高壓系統或車載電源模塊產生的低頻噪聲。

03/BCI測試的兩種主要實施路徑

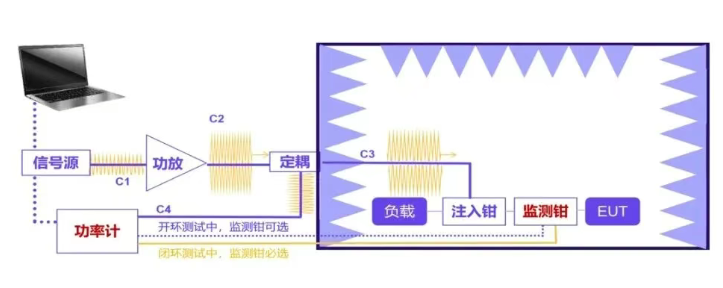

BCI測試在正式執行前，需要進行嚴格的系統校準。根據對測試精度、應用場景以及生產效率的不同需求，主要采用兩種核心方法：替代法（開環）和閉環法。無論選擇哪種方式，測試過程中的關鍵參數都必須詳細記錄，以確保測試結果的透明性和可追溯性。

替代法是一種高效的開環測試模式。在校準階段，系統以射頻功率放大器的前向功率作為基準，通過專門的校準夾具生成預期的測試電流等級，并精確記錄此時所需的前向功率值。在正式測試時，測試設備將直接依據校準階段確定的前向功率參數對DUT施加干擾信號，無需實時反饋和調整電流。

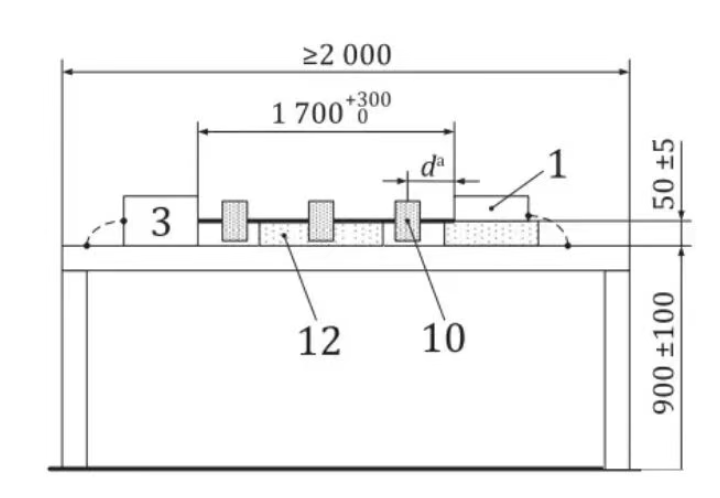

其核心優勢在于測試速度快，無需復雜的實時電流反饋機制，因此成為車企在量產階段對車載電子部件進行一致性驗證的首選方案。通常，測試線束長度為1700mm，注入鉗需在距離接插件150mm、450mm、750mm三個不同位置進行測試，以全面覆蓋線束各區域的干擾耦合效應。

閉環法采用實時電流反饋控制技術。預先校準的RF干擾信號經功率放大后，通過電流注入探頭進入線束。與此同時，電流測量探頭會持續采集線束中實際流過的電流值，并將其與預設的目標電流值進行比較。系統會根據偏差動態調整功率放大器的輸出電平，直至實際電流與目標電流完全匹配。

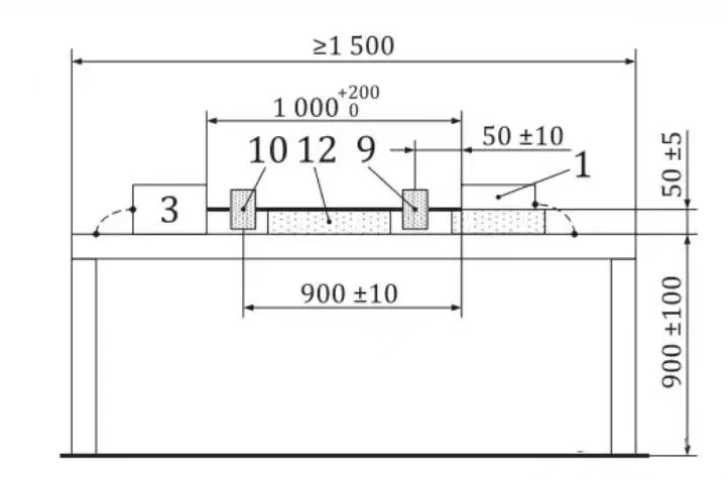

這種方法以其卓越的測試精度而著稱，能夠極其嚴苛地模擬極端的電磁干擾工況，特別適用于對防抱死系統（ABS）、電子穩定程序（ESP）以及車載域控制器等核心安全部件進行抗擾度驗證。在閉環測試中，標準線束長度通常為1000mm，注入鉗位于距接插件900mm處，電流監測鉗則緊鄰注入鉗50mm位置，以確保電流監測的即時性和準確性。

04/BCI測試的關鍵操作要點

BCI測試的有效性與可靠性受多種因素交織影響。在實際操作中，為了確保測試的充分性、準確性以及被測設備的安全，以下三個核心要點至關重要，并且所有測試都必須在電磁屏蔽室中嚴格進行：

選取的測試電流必須高于被測電路的額定工作電流，以便充分模擬車輛在極端條件下可能遭遇的強烈電磁干擾，從而真實反映設備的抗擾性能。然而，必須嚴格控制電流的上限，防止因電流過大而對被測設備造成不可逆的物理損傷。這需要在測試的徹底性與設備安全性之間取得最佳平衡。

測試持續時間指的是干擾電流施加于線束的時長。根據ISO 11452-4標準，每個單頻點的駐留時間至少應為1秒。在確定總測試時長時，需充分考慮被測電路的散熱能力。長時間的大電流注入可能導致電路過熱，進而引發功能異常甚至硬件損壞，從而影響測試結果的真實性。
