常見電磁干擾有四種：

1、電力干擾

電力主干線在不斷越來越多的電子產品接入時，系統就會產生潛在的干擾。干擾現象有電力線干擾、電力線諧波、電壓、電涌、電快速瞬變等，

2、射頻干擾

射頻干擾是指無線電發射機的增加，如蜂窩電話、手持無線電、無線電遙控等設備，發射的射頻對電子系統造成干擾。典型的故障是射頻強度為1~10/m。

3、靜電放電

靜電放電的方式有直接接觸和輻射倆種方式，直接接觸一般會使設備永久損壞，輻射可能會使設備不能正常工作。隨著芯片技術的發展，集成度也越來越高，晶體管微處理器很容易受外界靜電影響而損壞。

4、自兼容性

系統的數字部分或電路可以會影響模擬設備，在導線之間產生串燒，電機可能會引起數字電路紊亂。

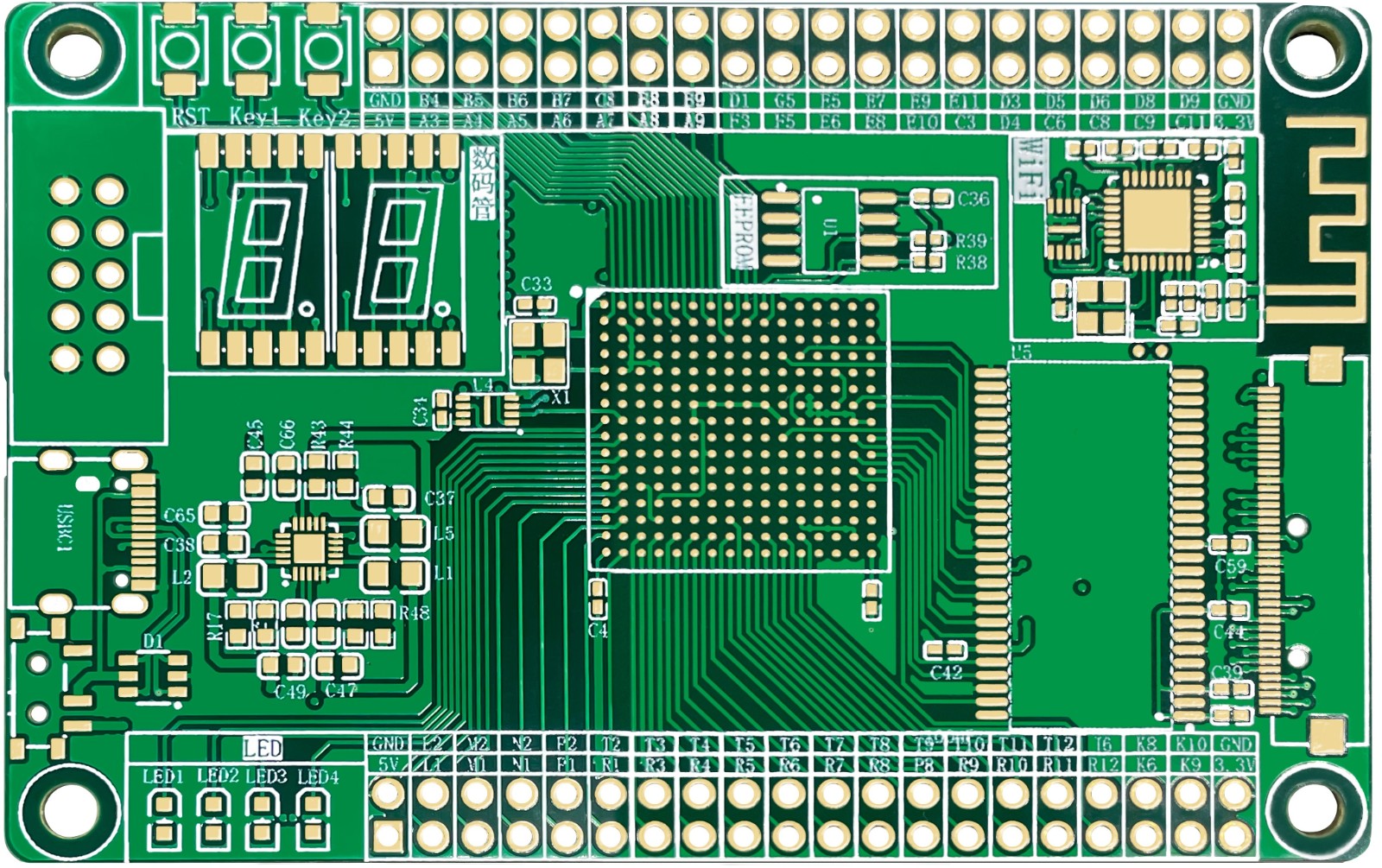

PCB產生電磁干擾的原因：

1、封裝措施不適當，封裝材料有金屬、塑料等。

2、PCB設計不佳，如電纜和接頭接地不良等。

3、不適當?shù)腜CB布局，如時鐘走線、分層排列、信號布線等設置不當，高頻RF分布不當，共摸、差摸濾波不足，接地環路引起RF和地彈，去耦、旁路不足等。

高頻的PCB設計要想實現EMC標準，一般采用接地控制、傳輸線控制、旁路去耦、走線終端匹配等。

電磁兼容性屏蔽設計：

1、對于低頻電磁干擾一般選用磁導率高的或者磁性材料（如鎳銅合金）。

2、對于高頻電磁波一般選用金屬屏蔽材料。

3、對于解決機箱縫隙電磁泄漏的方式是在縫隙處使用電磁密封襯墊。

低頻率電磁波多為傳導形式（<10Mhz），高頻率的電磁波多為輻射的形式。設計時可以采用單層實心屏蔽材料、多層實心屏蔽材料、雙重屏蔽、多重屏蔽等新型材料進行屏蔽。

電源電磁兼容性設計：

市場上為節省能源和提供工作效率，一般采用開關電源供電，開關電源電路和數字電路中的時鐘電路是目前電子產品最主要的電磁干擾源。

電源電磁兼容性設計首先應該是先抑制干擾源，防止電磁干擾，然后采用防電磁干擾措施，阻斷干擾傳播的途徑，再就是降低電子設備對干擾的敏感度。

針對電子系統的元器件、濾波器、接地與旁路、印制板布局、信號布置、電纜接插件、抑制干擾布線等環節，一般采用隔離、濾波、解耦、密封、接地、屏蔽、電路阻抗控制、合理布線等抗電磁干擾措施。
