標準概述與修訂背景

IEC 61000-4-12 是國際電工委員會（IEC）制定的電磁兼容抗擾度試驗基礎標準，隸屬于 IEC 61000-4 系列（試驗和測量技術）的第 12 部分。該系列標準是全球電氣、電子設備 EMC 合規的核心依據，覆蓋了從靜電放電、電快速瞬變到浪涌、振鈴波等幾乎所有常見電磁干擾場景的抗擾度測試方法。

該標準的核心測試對象為振鈴波（Ring Wave, RW） —— 這是一種由低壓電網中感性負載切換、繼電器觸點彈跳或雷電感應引發的阻尼振蕩瞬變騷擾，其能量集中于設備電源 / 信號端口的輸入濾波頻段，是工業現場、樓宇供電系統中設備誤動作的常見誘因之一。

適用范圍與對象

IEC 61000-4-12 的適用范圍具有明確的電壓等級與端口類型約束，具體如下：

?電壓范圍：覆蓋額定電壓AC≤1000V、DC≤1500V的低壓電氣與電子設備，超出該范圍的高壓設備需參考專門的高壓 EMC 標準。

?受試端口：包括設備的交流 / 直流電源端口、控制信號端口、I/O 通信端口，但明確排除高壓設備、純電池供電設備、車載電子、航空電子設備—— 這類設備的電磁環境與低壓電網差異顯著，需遵循專用的 EMC 標準（如車載電子遵循 ISO 11452 系列）。

?典型應用場景：工業 PLC、電機控制器、樓宇安防系統、電力二次保護設備等對瞬態干擾敏感的設備，均需通過該標準的測試，以確保在實際運行環境中的穩定性。

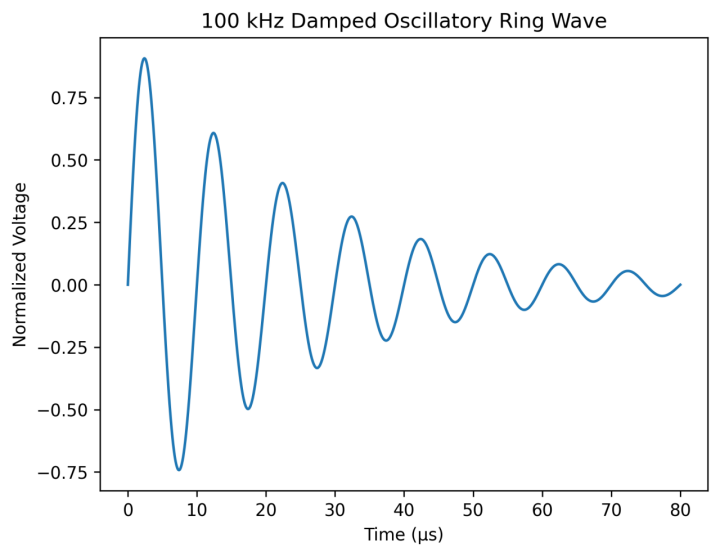

波形定義與參數

IEC 61000-4-12:2017 對振鈴波的波形參數（開路電壓與短路電流）規定了嚴格的標稱值與容差范圍，所有參數均需通過高精度示波器（帶寬≥20MHz）校準驗證，具體要求如下：

開路電壓波形（發生器輸出開路時）

?上升時間：10% 峰值到 90% 峰值的時間為0.5μs±30% —— 這一參數模擬了實際干擾中能量快速注入的過程，容差范圍確保了不同發生器的波形一致性。

?振蕩頻率：標稱值為100kHz±10% ，對應低壓電網中最常見的寄生 LC 諧振頻率（如電纜分布電容與變壓器漏感的諧振），是振鈴波能量最集中的頻段。

?峰值衰減：第二個半周期峰值（Pk?）應≤第一個峰值（Pk?）的 50%，第三個半周期峰值（Pk?）應≤Pk?的 80%—— 這一衰減特性模擬了實際干擾中能量通過線路阻抗逐漸耗散的過程，容差范圍確保了波形的真實性。

?重復頻率：標準默認范圍為 1~60 次 / 分鐘，可根據設備的實際使用場景調整；若高頻重復測試會導致設備故障，但 1 次 / 分鐘測試無異常，則需采用 1 次 / 分鐘的間隔完成測試，避免過度測試對設備造成不必要的損壞。

短路電流波形（發生器輸出短路時）

?上升時間：≤1μs—— 這一參數確保了電流脈沖的前沿陡度與實際干擾一致，是模擬感性負載切換時瞬態電流沖擊的關鍵。

?峰值：由發生器內阻決定—— 例如，12Ω 內阻的發生器在 6kV 開路電壓下，短路電流峰值約為 500A；30Ω 內阻的發生器在相同電壓下，短路電流峰值約為 200A。這一參數直接決定了干擾的能量強度，是設備電流防護設計的核心參考。

標準要求，所有波形參數需通過帶寬≥20MHz 的示波器與高精度電流探頭校準，校準周期為每年 1 次；若設備高頻使用（如每天測試≥8 小時），校準周期需縮短至 3~6 個月，確保參數的準確性。

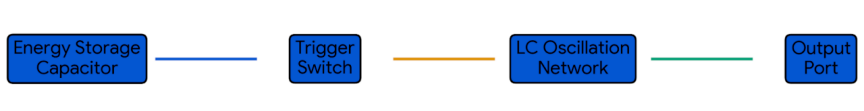

波形的物理意義與產生機理

振鈴波的物理本質是電路寄生電感（L）與寄生電容（C）形成的阻尼 LC 諧振—— 當開關器件（如繼電器、斷路器、接觸器）快速通斷時，儲存在感性負載（如電機、變壓器、電磁閥）中的磁場能量無法瞬間釋放，會與線路的寄生電容（如電纜分布電容、設備輸入電容）反復交換，形成衰減振蕩。這一過程的能量交換頻率由 LC 回路的參數決定，而 100kHz 正是低壓電網中最常見的諧振點（如 100 米長的電纜分布電容約為 0.1μF，變壓器漏感約為 2.5mH，其諧振頻率恰好接近 100kHz）。

從頻譜特性看，振鈴波的能量集中在 30kHz~300kHz 頻段 —— 這一頻段恰好覆蓋了多數電子設備電源輸入濾波器、信號隔離電路的截止頻率范圍，因此極易突破設備的常規防護措施，干擾內部電路的正常工作。例如，工業現場的電機啟動時，接觸器觸點的彈跳會產生振鈴波，若設備的電源濾波器未針對 100kHz 頻段優化，就可能出現 PLC 程序跑飛、傳感器信號失真等故障。

耦合 / 去耦網絡（CDN）的

原理與選型

耦合 / 去耦網絡（CDN, Coupling/Decoupling Network）是振鈴波試驗的核心設備，其作用是實現 “干擾信號高效注入被測設備（EUT）端口” 與 “阻斷干擾信號影響輔助設備（AE）” 的雙重目標 —— 若 CDN 選型或布置不當，即使發生器參數完全符合標準，也無法得到準確的測試結果。

工作原理

CDN 的核心由耦合電容、去耦電感 / 電阻組成：

?耦合電容：負責將發生器產生的振鈴波高效耦合到 EUT 的受試端口 —— 電源端口通常采用≥3μF 的耦合電容，以確保 100kHz 頻段的干擾信號能順利通過；信號端口則根據速率選擇（如高速端口采用 10nF~100nF 的電容），避免對正常信號傳輸造成影響。

?去耦電感 / 電阻：負責阻斷干擾信號流向輔助設備（如 EUT 的供電電源、信號源），防止干擾信號影響 AE 的正常工作，同時避免 AE 的阻抗特性影響測試結果的準確性。

選型要求

CDN 需根據受試端口的類型、電流等級、信號速率精準選型，具體要求如下：

?電源端口 CDN：需滿足耦合電容≥3μF、去耦電感≤1.5mH（額定電流≤16A）；若 EUT 的額定電流 > 16A，需選用專用的大電流 CDN（如額定電流 63A 的 CDN，其去耦電感需≤0.5mH，以適配大電流場景的阻抗要求）。

?信號端口 CDN：需區分對稱（如 RS485、以太網）與不對稱（如 RS232）端口，選用對應的耦合電容（對稱端口通常采用 220nF~1μF，不對稱端口采用 100nF~470nF）；對于高速數據端口（如 1Gbit/s 以太網），需使用專用的高頻 CDN，否則 CDN 的寄生參數會導致波形失真，影響測試結果的準確性。

?阻抗匹配：CDN 的源阻抗需與發生器內阻匹配（12Ω 或 30Ω），否則會導致波形反射，影響干擾信號的注入效率 —— 例如，若發生器內阻為 12Ω，而 CDN 源阻抗為 30Ω，會導致約 40% 的信號反射，干擾強度顯著降低。

安裝約束

CDN 的安裝需嚴格遵循以下要求，以避免寄生參數影響測試結果：

?EUT 與 CDN 之間的互連線長度必須≤2m，且需采用雙絞線或屏蔽線，避免線路的寄生電感 / 電容導致波形失真。

?CDN 需與參考接地板可靠連接，連接電阻≤0.1Ω，確保干擾信號的回流路徑低阻抗，避免干擾信號的衰減或畸變。

試驗等級（Test Levels）

試驗等級由開路電壓的第一個峰值（Pk?）定義，標準提供了 4 個基礎等級與 1 個定制等級（X 級），具體參數如下：

上述試驗等級的參數與應用場景對應關系的核心依據來自標準table1。

試驗等級的選擇需嚴格匹配設備的安裝環境，具體規則如下：

?Level 1（0.25kV/0.5kV） ：適用于具有良好接地和屏蔽的受控環境，如電信機房、實驗室設備，這類環境的干擾強度極低。

?Level 2（0.5kV/1kV） ：適用于常規工業環境，如電機控制中心（MCC）、樓宇安防系統，這類環境存在少量感性負載切換干擾。

?Level 3（1kV/2kV） ：適用于嚴酷工業環境，如變頻器驅動系統、電力二次保護設備，這類環境存在頻繁的電機啟動、繼電器通斷干擾。

?Level 4（2kV/4kV） ：適用于極高干擾環境，如高壓變電站的二次回路、戶外供電設備，這類環境可能存在雷電感應或強感性負載切換的強干擾。

?X 級：由產品標準或用戶與制造商協商確定，適用于有特殊抗擾度要求的設備，如醫療植入設備、航天地面設備。

需要特別說明的是，對于雙重絕緣產品（無專門接地端子），嚴禁施加線 - 地振鈴波，需將干擾直接施加于金屬外殼，避免因接地缺失導致的測試無效或設備損壞。

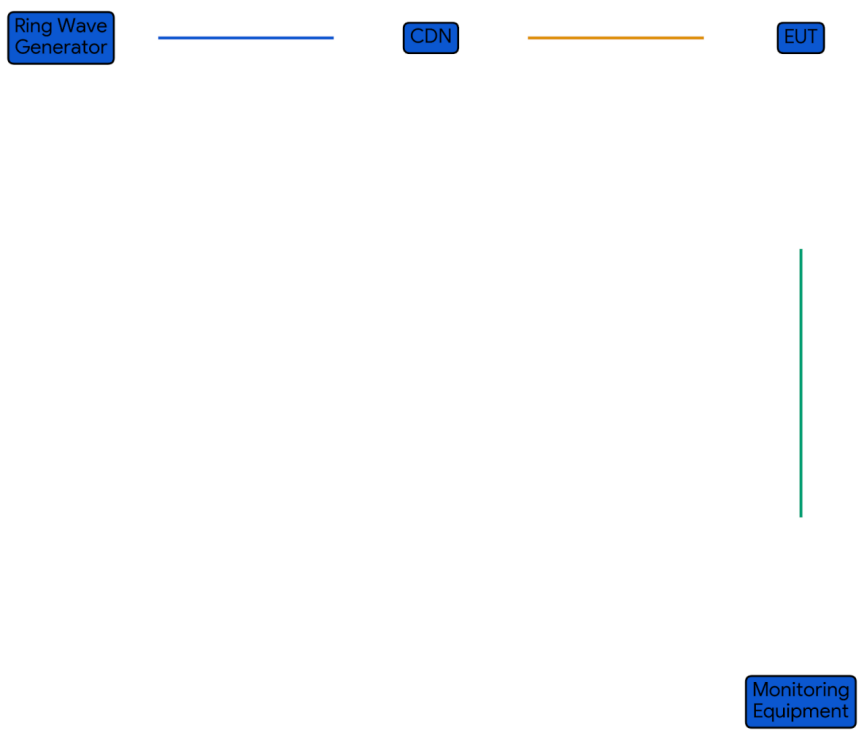

試驗步驟與配置

試驗需嚴格遵循標準規定的流程，任何環節的偏差都可能導致測試結果無效。以下為關鍵步驟的詳細要求：

初始準備與校準

?校準試驗發生器：需在開路（負載≥10kΩ）和短路（負載≤0.1Ω）條件下，分別測試電壓 / 電流波形的上升沿、峰值、振蕩頻率、衰減率，確保所有參數符合標準要求 —— 校準周期為每年 1 次，高頻使用場景需縮短至 3~6 個月。

?布置參考接地板（GRP）：參考接地板需采用厚度≥0.25mm 的銅箔或鋁箔，面積≥1m×1m，且需與實驗室的保護接地系統可靠連接，連接電阻≤0.1Ω，確保干擾信號的回流路徑低阻抗。

?連接 EUT 與 CDN：EUT 需放置在參考接地板上，與參考接地板的距離≤5cm；若 EUT 帶有金屬外殼，需通過短導線（長度≤0.5m）與參考接地板連接，確保外殼接地良好。

試驗執行

試驗的核心要求是確保干擾覆蓋設備可能遇到的所有最嚴酷場景，具體要求如下：

?相位控制：對于 AC 電源端口，需在交流電壓的 0°、90°、180°、270° 四個相位角分別施加干擾 —— 這是因為交流電源的不同相位點，負載的阻抗特性不同，干擾的耦合效率也不同，四個相位角的測試可確保覆蓋最嚴酷的干擾場景。例如，在電壓過零點（0° 或 180°）注入干擾，設備的電源輸入電容處于未充電狀態，更容易受到干擾影響。

?脈沖次數與極性：每個相位角需施加正、負極性各 5 次脈沖；對于 DC 電源或信號端口，無需相位控制，但需施加正、負極性各 5 次脈沖，確保覆蓋不同極性的干擾場景。

?重復頻率：標準默認重復頻率為 1~60 次 / 分鐘；若高頻重復測試會導致設備故障，但 1 次 / 分鐘測試無異常，則需采用 1 次 / 分鐘的間隔完成測試，避免過度測試對設備造成不必要的損壞。

?電纜長度豁免：若設備配套電纜的實際使用長度≤10m，則無需進行振鈴波測試 —— 這是因為短電纜的分布電容小，干擾耦合效率極低，實際使用中幾乎不會受到振鈴波的影響，測試無實際意義。

試驗布置的關鍵約束

試驗布置的細節直接影響測試結果的準確性，標準對以下環節有嚴格要求：

?EUT 與參考接地板的距離：≤5cm，確保干擾信號的耦合效率一致，避免因距離過大導致的干擾強度衰減。

?電纜鋪設要求：電纜需平行鋪設在參考接地板上，與參考接地板的距離≤5cm；若為屏蔽電纜，單端接地的屏蔽線需按非屏蔽線要求測試（因單端接地無法防護磁場感應的振鈴波），雙端接地的屏蔽線需將干擾施加于屏蔽層。

?CDN 與 EUT 的互連線長度：≤2m，且需采用雙絞線或屏蔽線，避免線路的寄生電感 / 電容導致波形失真。

試驗設備要求

試驗設備的性能直接決定了測試結果的準確性，標準對發生器與 CDN 的參數有嚴格要求，所有參數需通過校準驗證。

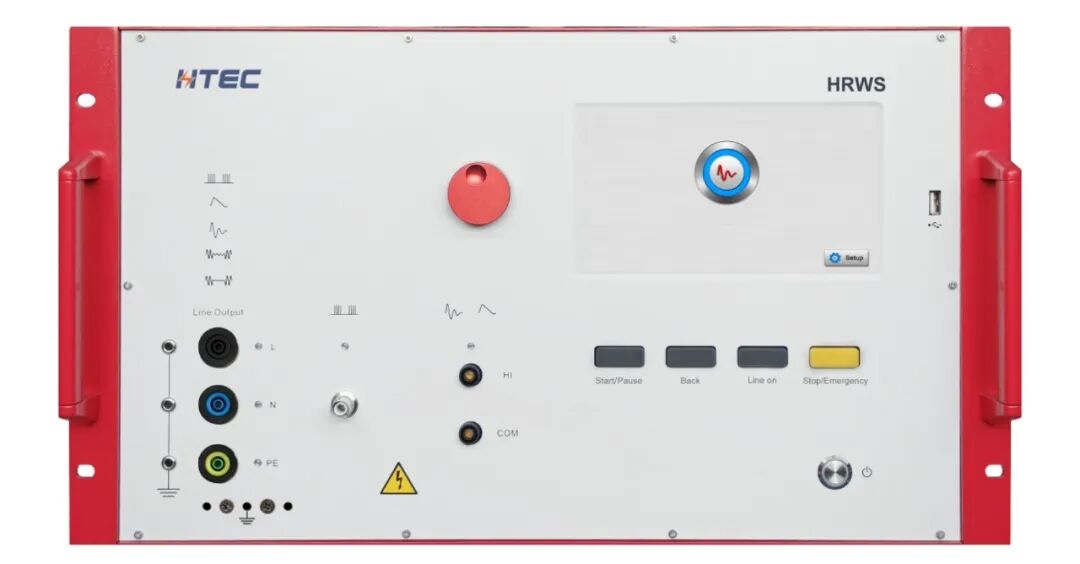

振鈴波發生器

發生器是產生標準振鈴波的核心設備，其性能需滿足以下要求：

?輸出電壓范圍：0.25kV~6kV±10%，可覆蓋標準規定的所有試驗等級，且電壓調節步長≤0.1kV，確保等級切換的精準性。

?相位同步精度：與 EUT 的交流電源相位同步誤差≤±10°，確保在指定相位角注入干擾，覆蓋最嚴酷的干擾場景。

?內阻：可選 12Ω 或 30Ω——12Ω 內阻的發生器適用于電源端口測試，可模擬強電流干擾；30Ω 內阻的發生器適用于信號端口測試，可模擬弱電流干擾，避免對信號電路造成過度損壞。

?校準要求：每年校準 1 次；若高頻使用（如每天測試≥8 小時），校準周期需縮短至 3~6 個月；若設備出現波形失真、輸出電壓偏差超差等異常，需立即重新校準，確保參數的準確性。

耦合 / 去耦網絡（CDN）

CDN 的性能直接影響干擾信號的注入效率與測試結果的準確性，標準對其參數有嚴格要求：

?耦合電容容差：±10%，確保 100kHz 頻段的干擾信號能順利通過，且不同 CDN 的耦合效率一致。

?去耦電感阻抗偏差：≤10%，確保阻斷干擾信號流向輔助設備，且不同 CDN 的去耦效果一致。

?插入損耗：0~10MHz 頻段 < 1dB，10~500MHz 頻段 < 10dB—— 這一要求確保干擾信號能高效耦合到 EUT 端口，同時避免干擾信號泄露至輔助設備，影響測試結果的準確性。

?校準要求：CDN 需與發生器同步校準 —— 若發生器的波形參數接近標準允差，CDN 的額外偏差可能導致組合輸出超出標準要求，因此必須以 “發生器 + CDN” 的組合為單位進行校準，校準周期與發生器一致。

限值要求與試驗結果評估

標準對試驗結果的評估采用“性能等級 + 用戶自定義要求” 的雙軌制，核心是平衡設備的抗擾能力與實際使用需求 —— 既確保設備在實際環境中穩定運行，又避免過度設計導致的成本上升。

性能等級（Performance Criteria）

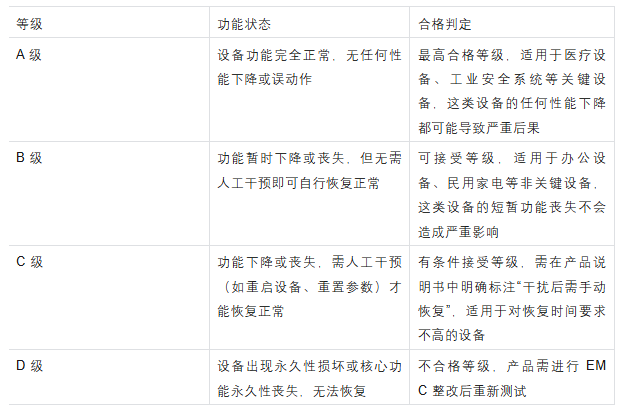

標準將設備的抗擾度結果劃分為 4 個等級，每個等級對應明確的功能狀態與合格判定規則，具體如下：

需要特別說明的是，對于 B 級和 C 級設備，制造商需在技術規范中明確 “可接受的非關鍵效應”—— 例如，設備的 LED 指示燈短暫閃爍、顯示屏出現少量噪點但不影響功能，這類效應可視為合格，無需判定為故障。

判定規則

試驗結果的判定需遵循以下核心規則，確保判定的客觀性與可重復性：

?試驗記錄要求：需記錄 EUT / 設備標識、試驗配置、騷擾施加期間的影響及持續時間、合格理由、特殊條件等，確保試驗可復現 —— 例如，若 EUT 在某一相位角出現功能下降，需記錄具體的相位角、脈沖次數、恢復時間等細節。

?判定依據優先級：首先遵循通用標準 / 產品標準的規定，其次是制造商與買方的協議 —— 例如，醫療設備需遵循 YY 0505 的 A 級要求，工業 PLC 需遵循 GB/T 17626 的 B 級或 A 級要求。

?復檢條件：標準未做強制規定，需由產品標準或測試機構補充—— 例如，若測試結果不合格，可調整 EUT 的接地方式或濾波電路后重新測試，但需記錄調整內容。

?恢復時間：標準未做強制規定，需由產品標準或制造商自行定義—— 例如，工業設備的恢復時間通常要求≤10s，民用設備的恢復時間可放寬至≤30s。
